Medidores LCR e impedancia
La impedancia es una forma de
resistencia que es necesaria para resistir y reaccionar al flujo de corriente
en un circuito de CA. A diferencia de las resistencias, que cuando se usan
solas para administrar la corriente que fluye a través de un circuito
alimentado por CC es bastante simple, los componentes de la electrónica
alimentada por CA, como conductores e inductores, administran el flujo de
corriente en función de la frecuencia de operación del circuito.
Los medidores LCR y los medidores de
impedancia están diseñados para probar y validar la impedancia de los
componentes electrónicos en ciertas frecuencias o en una amplia gama de
frecuencias. Si la impedancia no está de acuerdo con las
especificaciones, el circuito no funcionará como se pretendía.

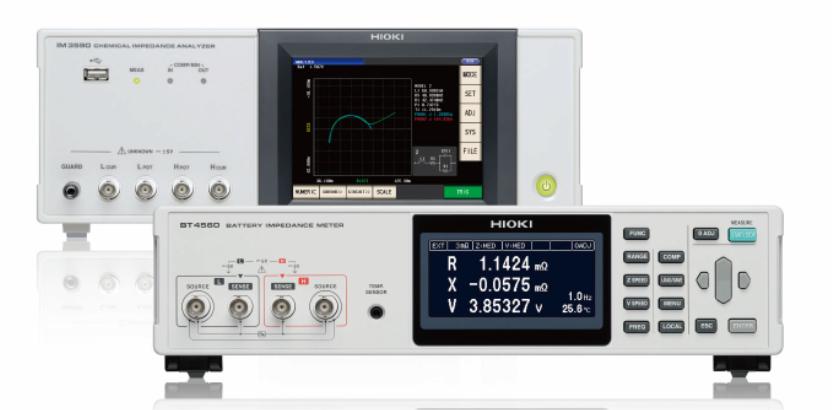

Los medidores
y analizadores de impedancia LCR HIOKI operan utilizando 2 principios
o métodos principales: puente auto-equilibrado (ABB) y RF I-V.
Un medidor de LCR o analizador de
impedancia que opera en el método ABB ofrece un amplio rango de medición de
impedancia y un rango de frecuencias de 1 mHz a 100 MHz. Estos son adecuados
para pruebas de baja frecuencia, de uso general, pero no son suficientes para
las pruebas de alta frecuencia. Por otro lado, los instrumentos que operan en
el método RF I-V generalmente entregan una mayor precisión en aproximadamente
el 1%, y proporcionan un amplio rango de pruebas de impedancia a altas
frecuencias.
Medidores de LCR y analizadores de
impedancia pueden utilizar cualquiera de los métodos para medir la
impedancia-la diferencia entre los dos tipos de productos es más de
funcionalidad y presentación:
§ Los
medidores de LCR generalmente toman mediciones en una sola frecuencia y
proporcionan valores numéricos,
§ Los
analizadores de impedancia miden barriendo a través de múltiples frecuencias y
pueden proporcionar resultados gráficos. Los analizadores de impedancia también
realizan análisis de circuitos equivalentes.
Recientemente, HIOKI ha centrado su
atención en el desarrollo de analizadores de impedancia a la luz del continuo
crecimiento de inductores de señal e inductores de potencia para smartphones,
tablets y aplicaciones de vehículos.
La necesidad de que los fabricantes se
mantengan al día con la demanda requiere capacidades de medición de alta
velocidad y alta estabilidad. Los diseños compactos, el amplio rango de
frecuencias y la asequibilidad en comparación con otros fabricantes facilitan a
nuestros clientes expandir sus líneas de producción existentes con nuestros
productos.
Descargue estos recursos para obtener
más información sobre las pruebas de impedancia y las aplicaciones LCR ahora:
Manual de medición de impedancia
https://idm-instrumentos.es/wp-content/uploads/2019/06/Impedance_Measurment_Hnadbook_Hioki-IDM.pdf
§ Guía de aplicación LCR https://idm-instrumentos.es/wp-content/uploads/2019/06/LCR_application_guide_HIOKI-IDM.pdf
